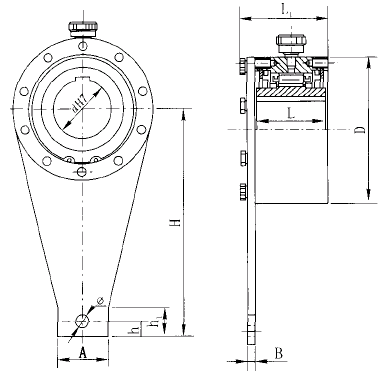

NYD65～NYD200型逆止器结套的基本尺寸和参数： |
|
型号(NYD) |
额定逆止矩Te N.m |
孔径范围 d mm |
内圈最高转速r/min |
空转阻力矩N.m |
结构尺寸 |
最大重量Kg |
|
A |
B |
D |
H |
h1 |
h |
Φ |
L |
L1 |
|
NJ(NYD)65 |
1600 |
50-65 |
150 |
4 |
50 |
6 |
160 |
226 |
30 |
16 |
13.5 |
85 |
106 |
13.5 |
|
NJ(NYD)75 |
2500 |
60-75 |
5 |
65 |
6 |
170 |
269 |
35 |
19 |
16.5 |
85 |
106 |
16.1 |
|
NJ(NYD)85 |
6000 |
70-85 |
8 |
95 |
9 |
210 |
329 |
45 |
29 |
20.5 |
110 |
135 |
29.2 |
|
NJ(NYD)95 |
8000 |
80-95 |
10 |
105 |
9 |
230 |
382 |
55 |
32 |
20.5 |
110 |
138 |
37.2 |
|
NJ(NYD)110 |
11000 |
90-110 |
15 |
110 |
12 |
270 |
425 |
60 |
40 |
26 |
110 |
141 |
46.1 |
|
NJ(NYD)130 |
16000 |
100-130 |
100 |
20 |
120 |
12 |
320 |
506 |
65 |
36 |
26 |
130 |
161 |
82.8 |
|
NJ(NYD)160 |
25000 |
120-160 |
35 |
120 |
20 |
360 |
612 |
65 |
32 |
31 |
140 |
183 |
125 |
|
NJ(NYD)200 |
38000 |
160-200 |
45 |
130 |
20 |
430 |
623 |
70 |
43 |
41 |
160 |
207 |
180 |
|
注： 1.孔公差H7(GB1800～1804-79),为推荐轴公差为h6,配合公差为H7/h6,键槽按GB1095-79的
Js9、GB1184-75的7-9级标准制作；
2.请在订货单上标出孔径、尺寸公差,否则按标准配合公差H7加工；
3.请选用优先孔径:50、55、60、65、70、75、80、85、90、95、100、110、120、130.......
|
|
